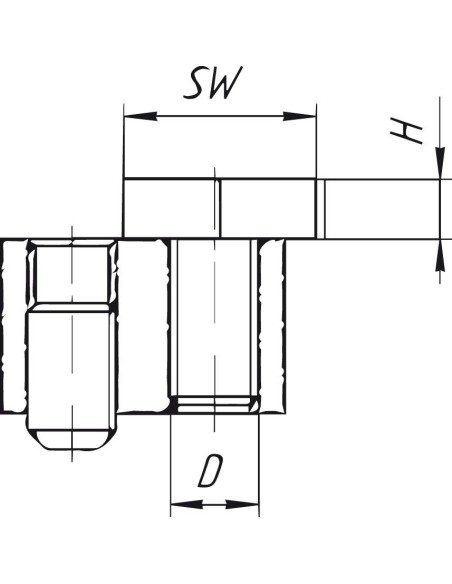

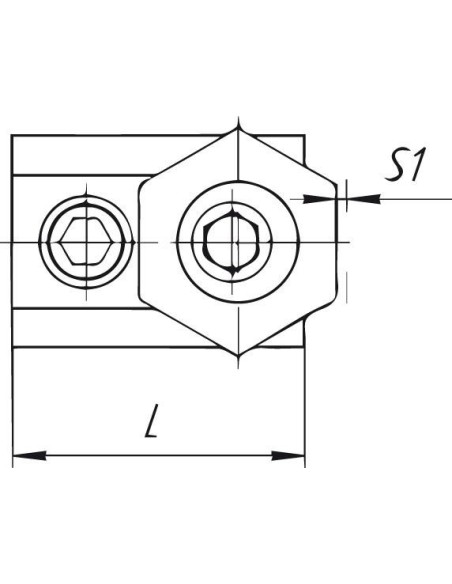

Borna de apriete excéntrica con tuerca para ranuras en T

Sistema de sujeción universal para la sujeción de pieza de trabajo de todas las formas, tanto rectangulares, como diagonales, cóncavas o convexas.

Características: la peculiaridad de ese dispositivo de sujeción es el tornillo de acero (resistencia 10.9) con la cabeza excéntrica. El tornillo excéntrico permite el movimiento de sujeción con un alto grado de fuerza de sujeción. La pieza de sujeción es una arandela hexagonal de latón.

Aplicación: con pernos de tope y 1 o 2 tornillos de sujeción se puede fijar cualquier pieza de trabajo en los moldes más diversos. La reducida altura constructiva permite mecanizar sin problemas la superficie de la pieza. Gracias a ello, no es preciso tomar en consideración la posición de las garras de sujeción en la programación CNC. Las reducidas medidas constructivas permiten además, una sujeción múltiple con ahorro de espacio. Las bornas de apriete también pueden emplearse como tope.

Aplicación: las tuercas correderas en ranura en T templadas se introducen en la guía de las ranuras en T y se bloquean con un tornillo prisionero. Se sujetan girando el tornillo excéntrico.
