Mordaza estable, plana

Características: con guía prismática precisa, cuerpo base de acero endurecido, mordazas de sujeción de acero templadas por cementación. Mordazas de sujeción rotatorias, con lado liso para piezas mecanizadas y lado acanalado para superficies de sujeción brutas.

Aplicación: gracias a la gran superficie de sujeción, estas mordazas resultan adecuadas para sujetar las piezas lateralmente . Para la fijación de las mordazas de sujeción estable en la mesa de la máquina recomendamos el uso de dos tornillos de sujeción.

Nota: como tornillos de fijación (2 por cada mordaza de sujeción) y dependiendo de la anchura de la ranura, han de solicitarse por separado tornillos para ranuras en T DIN 787.

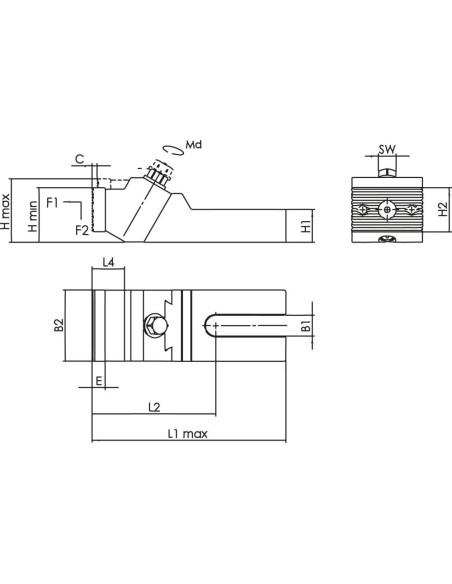

c 6 mm

B2 65 mm

L2 113 mm

b1 19 mm

h1 30 mm

h2 40 mm

Anchura de ranura 12. 14. 16. 18 mm

E/C 16

L4 29 mm

e 12 mm

H mín. 50 mm

H máx. 60 mm

L1 máx. 177 mm

Mordaza sujeción estable 6497F plano

Mordaza sujecionecion estable 6497f plano tamaño 19

RUBIX: 96.18223

Código de barras: 4020772022952

UNSPSC: 27112132

Marca: AMF

MEDIDA:

Añadir a la lista

Stock disponible: 0 Artículos

Tabla de Precios y Opciones

Referencia Madriferr	Referencia Proveedor	Título	Medida
96.18223	562016	Mordaza sujecionecion estable 6497f plano tamaño 19	19.00 mm
96.18224	562017	Mordaza sujecionecion estable 6497f plano tamaño 19	26.00 mm
96.18225	38040038	Mordaza sujecionecion estable 6497f plano tamaño 19	38.00 mm
