Mandril de sujeción por dilatación hidráulica, forma AD/B, con refrigeración interna
Características: ajuste de la longitud axial, para tolerancia del eje de la herramienta h6. Por medio de una llave hexagonal con mango en T se comprime el aceite hidráulico a través de un juego de sujeción hidráulica (tornillo de presión, expulsor, junta). La presión generada origina una deformación uniforme del manguito de expansión, lo que tensa el vástago de la herramienta con una mayor precisión de concentricidad. Los agujeros para la forma B se cierran con tornillos prisioneros en la entrega.
Volumen de suministro: mandril de sujeción por dilatación hidráulica con tornillo de ajuste de longitud y llave de ajuste hexagonal con mango en T.

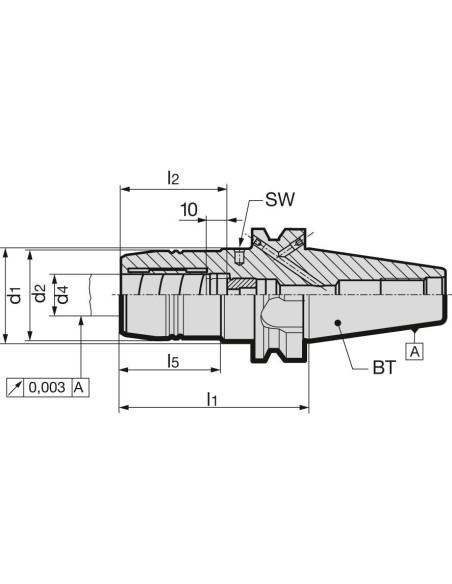

l1
90 mm
L2
37 mm
d1
6 mm
d2
26 mm
WGNr.
W321
d4
44.5 mm
E/C
5 mm
l5
43 mm
PT
40
RUBIX:
96.16062
Código de barras:
4049844116924
UNSPSC:
27112824
Tabla de Precios y Opciones
| Referencia Madriferr | Referencia Proveedor | Título | Medida | Stock |
|---|---|---|---|---|
| 96.16062 | 34930600 | Mandril sujecion dilatacion jis6339 adb bt40 6x90 mm | 6 x 90 mm |
|
| 96.16063 | 34930800 | Mandril sujecion dilatacion jis6339 adb bt40 6x90 mm | 8 x 90 mm |
|
| 96.16064 | 34931000 | Mandril sujecion dilatacion jis6339 adb bt40 6x90 mm | 10 x 90 mm |
|
| 96.16065 | 34931200 | Mandril sujecion dilatacion jis6339 adb bt40 6x90 mm | 12 x 90 mm |
|
| 96.16066 | 34931400 | Mandril sujecion dilatacion jis6339 adb bt40 6x90 mm | 14 x 90 mm |
|
| 96.16067 | 34931600 | Mandril sujecion dilatacion jis6339 adb bt40 6x90 mm | 16 x 90 mm |
|
| 96.16068 | 34931800 | Mandril sujecion dilatacion jis6339 adb bt40 6x90 mm | 18 x 90 mm |
|
| 96.16069 | 34932000 | Mandril sujecion dilatacion jis6339 adb bt40 6x90 mm | 20 x 90 mm |
|
| 96.16070 | 34932500 | Mandril sujecion dilatacion jis6339 adb bt40 6x90 mm | 25 x 83 mm |
|
