Mandril sujecion por expansion hidraulica DIN69893A HSK-A63

Mandril de sujeción por dilatación hidráulica HSK 63, ISO 12164-1 (DIN 69893), forma A, con refrigeración interior

Características: ajuste de la longitud axial, para tolerancia del eje de la herramienta h6. Por medio de una llave hexagonal con mango en T se comprime el aceite hidráulico a través de un juego de sujeción hidráulica (tornillo de presión, expulsor, junta). La presión generada origina una deformación uniforme del manguito de expansión, lo que tensa el vástago de la herramienta con una mayor precisión de concentricidad.

Volumen de suministro: mandril de sujeción por dilatación hidráulica con tornillo de ajuste de longitud y llave de ajuste hexagonal con mango en T.

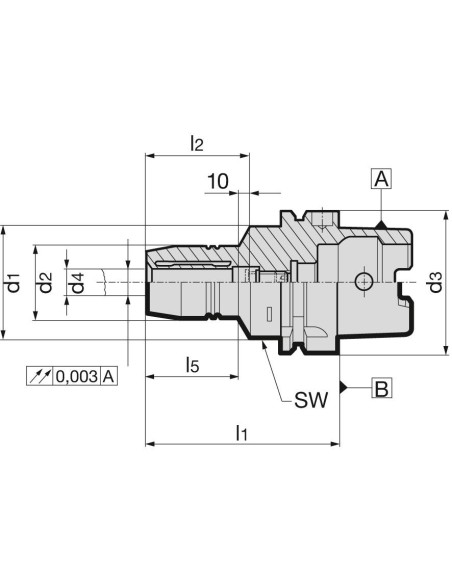

l1 70 mm

L2 37 mm

d1 6 mm

d2 26 mm

WGNr. W321

d4 50 mm

HSK 63

E/C 5 mm

L4 24 mm

l5 24.5 mm

Mandril sujecion por expansion hidraulica DIN69893A HSK-A63

Mandril sujecion expans. hidr. din69893a hsk-a63 6x70 mm

RUBIX: 96.16272

Código de barras: 4031093686167

UNSPSC: 27112824

Marca: GUHRING

MEDIDA:

Añadir a la lista

Stock disponible: 0 Artículos

Tabla de Precios y Opciones

Referencia Madriferr	Referencia Proveedor	Título	Medida
96.16272	36030600	Mandril sujecion expans. hidr. din69893a hsk-a63 6x70 mm	6 x 70 mm
96.16273	36030800	Mandril sujecion expans. hidr. din69893a hsk-a63 6x70 mm	8 x 70 mm
96.16274	36031000	Mandril sujecion expans. hidr. din69893a hsk-a63 6x70 mm	10 x 80 mm
96.16275	36031200	Mandril sujecion expans. hidr. din69893a hsk-a63 6x70 mm	12 x 85 mm
96.16276	36031400	Mandril sujecion expans. hidr. din69893a hsk-a63 6x70 mm	14 x 85 mm
96.16277	36031600	Mandril sujecion expans. hidr. din69893a hsk-a63 6x70 mm	16 x 90 mm
96.16278	36031800	Mandril sujecion expans. hidr. din69893a hsk-a63 6x70 mm	18 x 90 mm
96.16279	36032000	Mandril sujecion expans. hidr. din69893a hsk-a63 6x70 mm	20 x 90 mm
96.16280	36032500	Mandril sujecion expans. hidr. din69893a hsk-a63 6x70 mm	25 x 120 mm
