Elemento de instalación de maquinaria LEVEL-MOUNT®
Características: Cuerpo elastomérico de caucho artificial, resistente al aceite y al envejecimiento, caperuza externa de metal, recubierto de polvo de color amarillo, placa de apriete de fundición esferoidal, tornillo de acero, galvanizado.
Aplicación: Para la colocación elástica sin anclajes de máquinas y prensas.
Nota: Los valores de carga relacionados en la tabla son valores orientativos que han sido determinados desde el punto de vista de una buena estabilidad e instalación sin anclajes de máquinas.
Selección del elemento correcto:
1. Determinar la carga por elemento (peso de la máquina: puntos de fijación)
2. Determinar tipo de máquina
3. Seleccionar los elementos conforme a la siguiente tabla
4. Comparar la medida del tornillo con el orificio de alojamiento

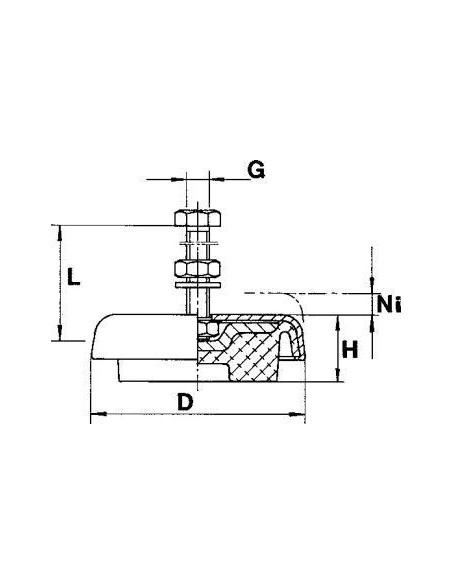

Modelo
lm 5 - 55
Ø D
160 mm
Altura H
35 mm
Carga por elemento
1000 4000kg
Tamaño de rosca G
M16 x 1.5
Longitud de tornillo estándar L
100 mm
Altura de nivelación Ni
20 mm
grosor máx. base de la máquina
44 mm
Pren gen hast el n carrs 110/min
2000 Kg
Tornos
1000 Kg
Fresadoras
1500 Kg
Rectificadoras planas
1000 Kg
Máquinas en general
3000 Kg
RUBIX:
59.20802
Código de barras:
4330816414392
UNSPSC:
23153130
