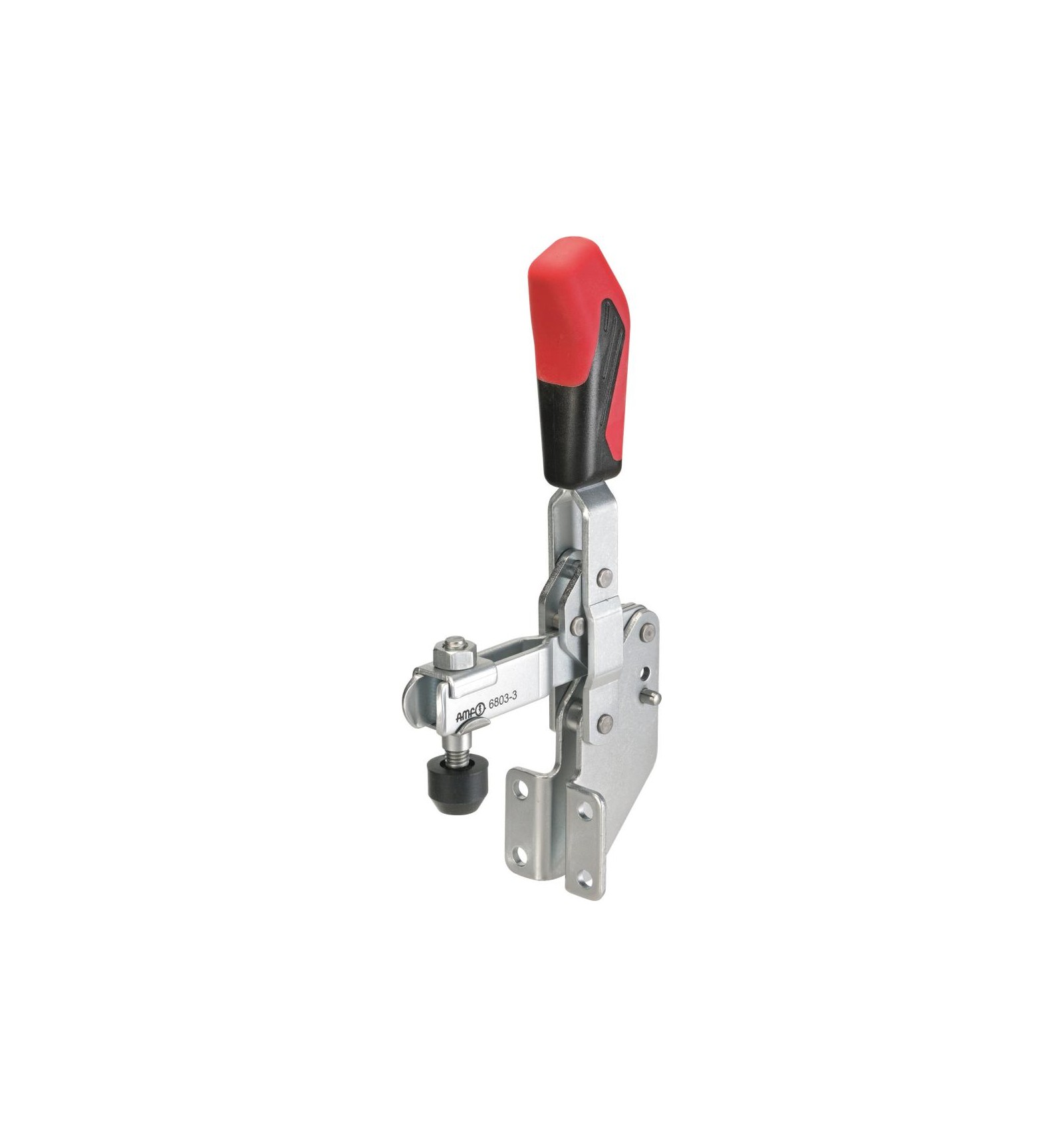

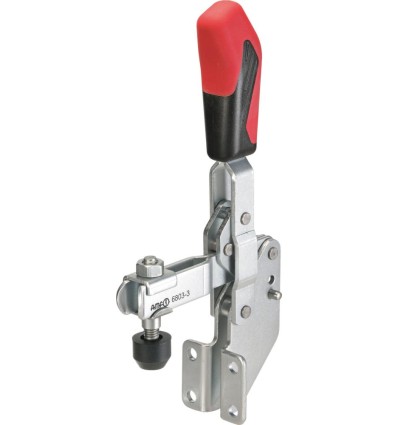

Tensor vertical con pie angular
Características: tensor vertical con brazo de retención abierto y pie angular. Galvanizado y pasivado. Los remaches de acero inoxidable se guían en casquillos de apoyo templados por cementación, no dependientes del espacio en el tamaño 1. Puntos de apoyo engrasados. Mango ergonómico, resistente al aceite con gran superficie de apoyo para la mano y componente blando. Abrazadera de seguridad con protección para los dedos. Protector contra pérdida para el tornillo de presión en el extremo del brazo de sujeción.
Aplicación: para el montaje lateral.
Volumen de suministro: tensor vertical completa con tornillo de presión templado, galvanizado.

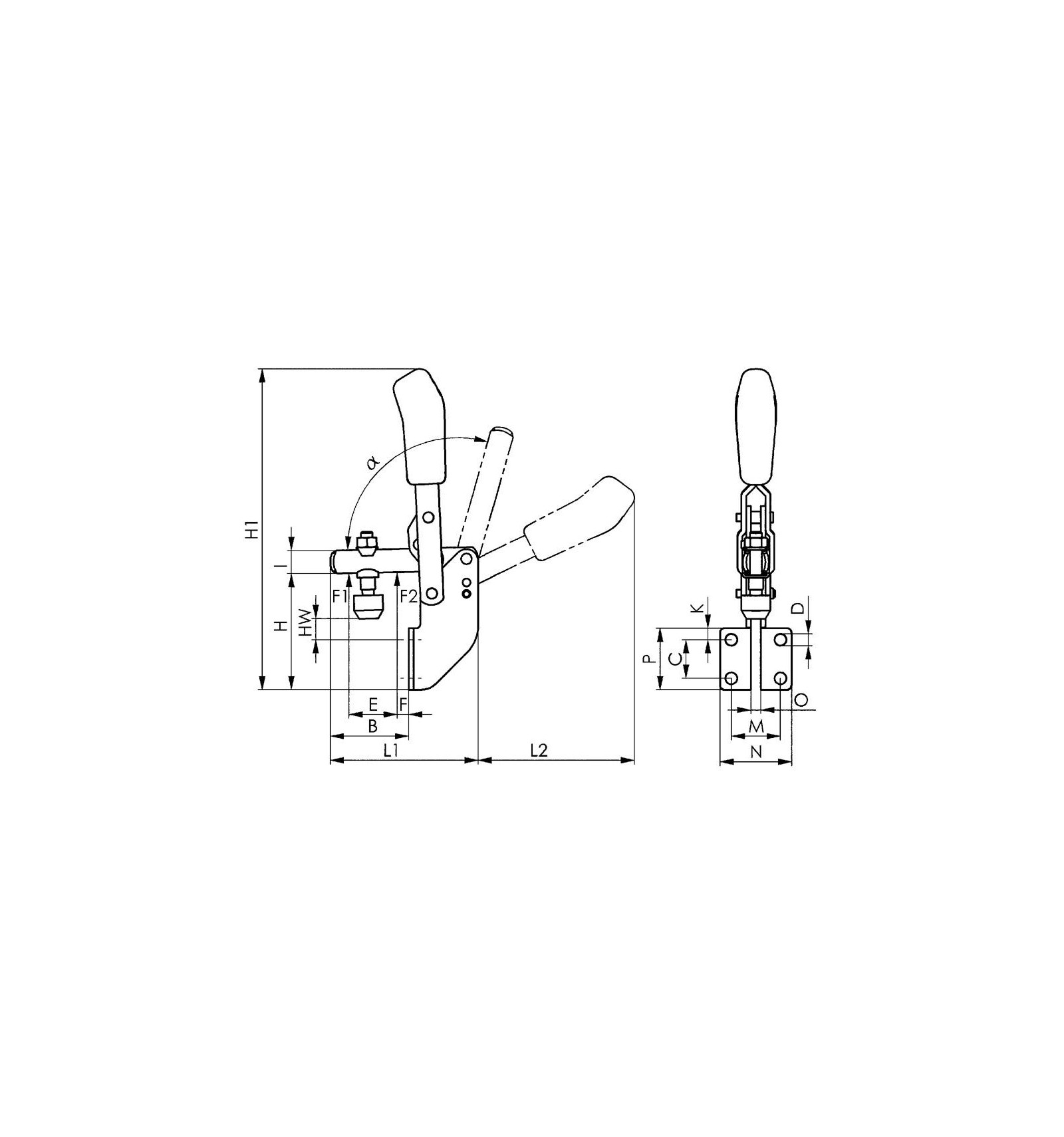

alpha*: El ángulo de apertura puede modificarse introduciendo una espiga de tope.
| B | 34.5 |

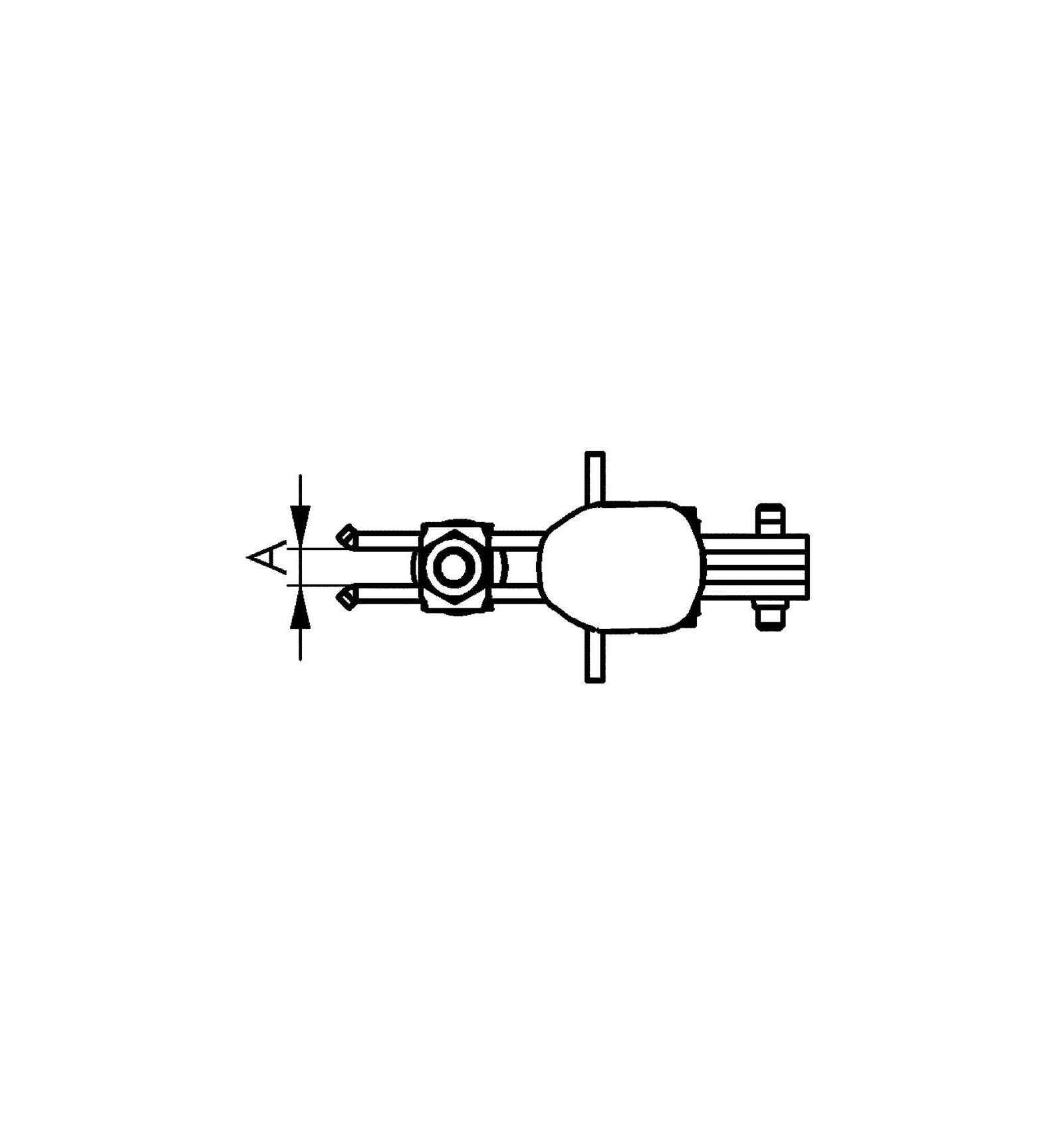

| A | 5 |
| h1 | 125 |
| Peso | 125g |
| d | 4.5 |
| Tamaño | 1 |
| Marca | AMF |
| H | 45 |
| e | 18 |
| c | 14 |
| F | 7 |
| Fuerza de retención F1 en kN | 0.8 |
| Fuerza de retención F2 en kN | 1.1 |
| Tornillo de presión | M5 x 30 |
| Longitud brazo de sujeción | 61 mm |
| F2 | 1.1kN |
| F1 | 0.6kN |
| Altura total (tensionado) | 125 mm |
