PortaPunta de broca radial VDI izquierda B4 boca abajo
Portahta radial vdi izquierdauierda b4 30x20 mm boca abajo
Información importante a un clic
Forma B4 a la izquierda sobre cabeza
Nota general: portaherramientas VDI para tornos CNC compuestos de acero bonificado con una resistencia de aprox. 900 N/ mm², una dureza de 56 ± 2 HRC y una profundidad de temple de mín. 0,5 mm. Los soportes para herramientas VDI disponen, además, de un vástago cilíndrico h6 con alimentación de refrigerante interior y boquillas ranuradas esféricas ajustables.
Vástago y superficie de contacto templados y rectificados con perforación para descarga de refrigerante.
Otros modelos a petición.

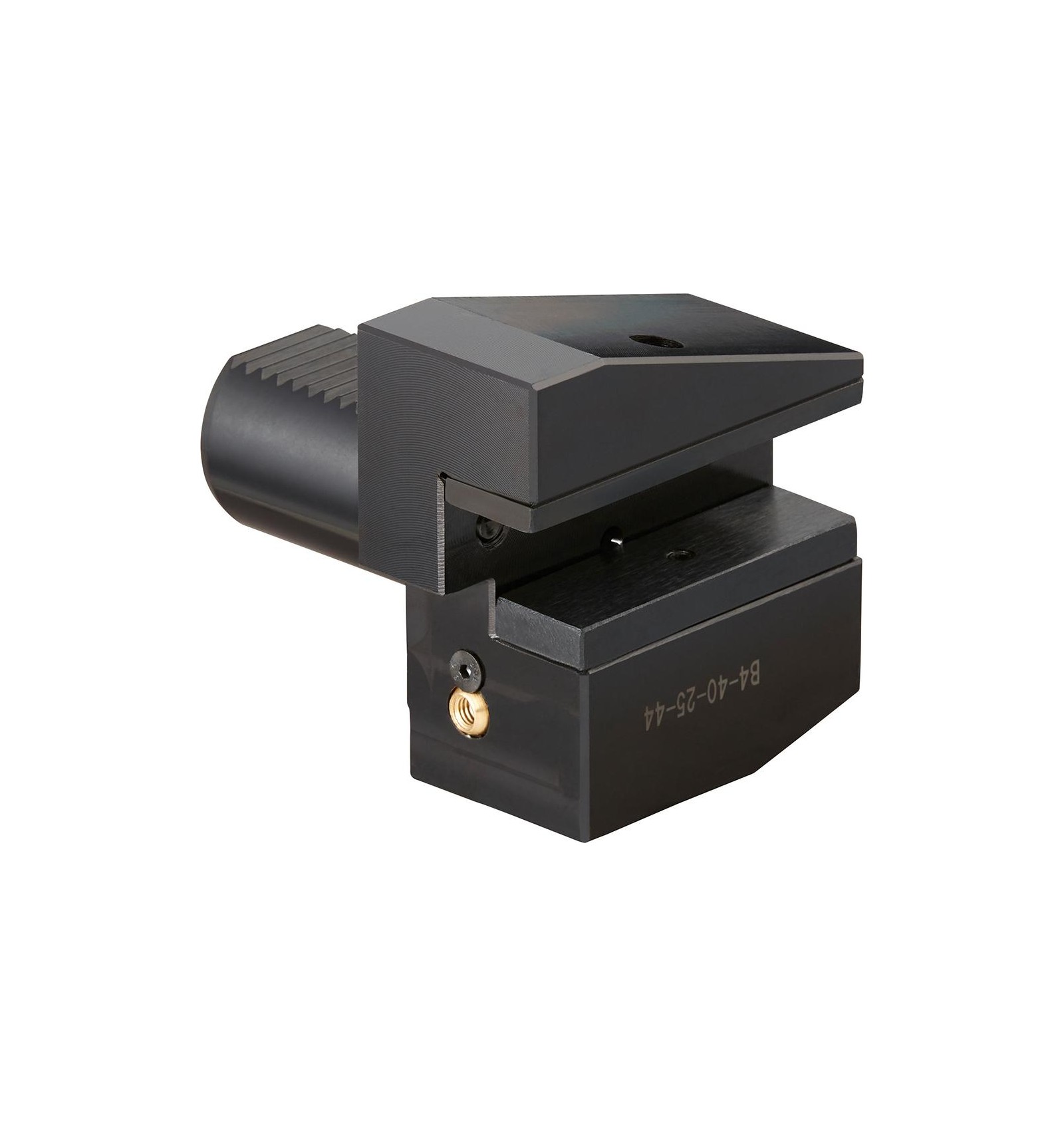

Características: portaherramientas radial a la izquierda, boca abajo, corto. Mango y superficie de contacto templados y rectificados con orificio de suministro de refrigerante.
Aplicación: para el mecanizado exterior.
| l1 | 40 mm |
| WGNr. | W060 |
| h1 | 20 / 16 mm |
| L2 | 22 mm |
| B2 | 35 mm |
| b1 | 70 mm |
| B3 | 10 mm |
| VDI | 30 |
| h5 | 35 mm |
| h6 | 38 mm |
